電機・電子・通信

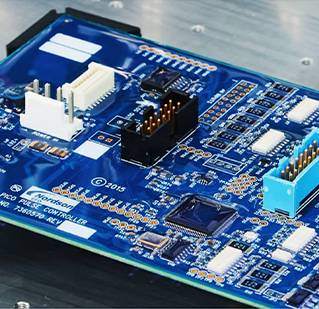

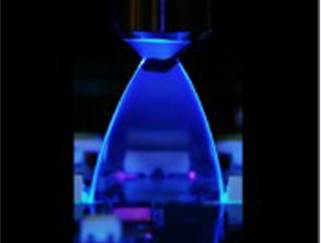

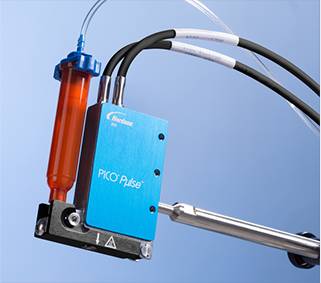

多くの用途で湿気、化学物質、塵や埃から基板を保護する目的でコーティング需要が増大。様々な基板にマスクレス精密コーティング技術を提供します。

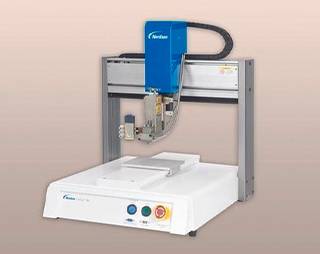

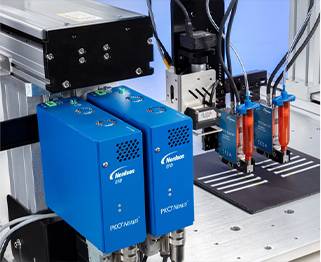

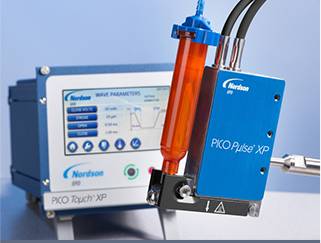

精密塗布・大量生産を必要とするスマートデバイス部品の組み立てには、0.5nlの液滴を塗布可能な非接触塗布バルブが不可欠です。

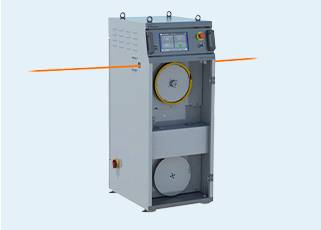

通信ケーブルにはより広い帯域幅、より高速な伝送、より長い伝送距離が求められています。LAN/データケーブル、テレコムケーブル、同軸ケーブルのいずれであっても、メーカーは製品品質と性能の限界に挑戦し、経済的な競争力を維持しなければなりません。

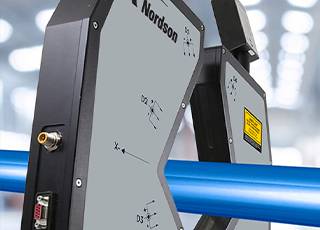

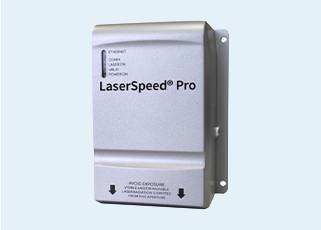

ノードソンのBETA LaserMike製品は、これらの課題克服を支援します。当社は生産工程における全ての寸法要素の自動測定・制御を提供し、製造効率の向上とコスト削減を実現します。

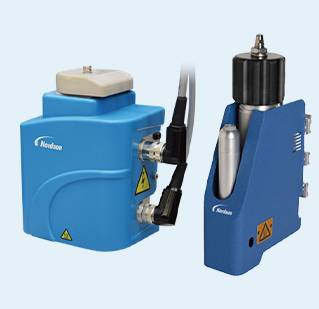

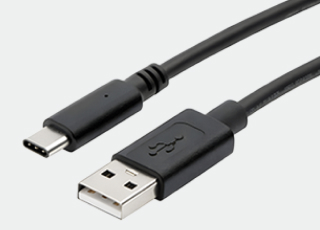

ネジなどで固定が困難な小型電子機器の複雑な形状にも、非接触塗布バルブ技術で接着剤の少量定量塗布を実現します。

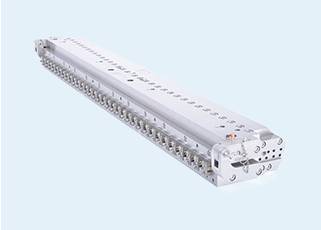

成膜工程とは、半導体製造などにおいて、ウェーハの表面に薄い膜を形成する工程のことを指します。成膜工程は均一な薄膜を形成する技術が求められ、製品の性能や品質を大きく左右する要素となるため、電子機器の高性能化や小型化にとって非常に重要です。

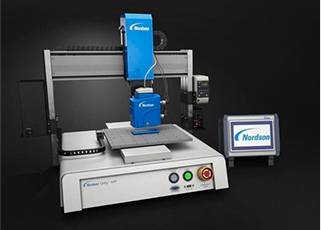

スマートフォン等に使われるコンパクトカメラモジュールの組立で、接着剤等を精密に塗布することが要求されます。部品の小型化・高コスト化により、塗布の失敗は大きな損失に繋がります。精密塗布で液剤の無駄や手戻りをなくし、生産性と性能を向上させます。
