ノードソンではカテーテルやニードルへの接着剤の塗布をはじめ、
バイアルのコーティング、不織布の貼り合わせなど医療機器・医薬品/衛生製品
分野における豊富なソリューション提案の実績がございます。

医療機器・医薬品、衛生分野に
おける
ノードソンの塗布・
コーティング技術とは

ノードソンでは、医療機器・医薬品、衛生分野の接着剤塗布、液剤コーティングにおいて
様々なソリューションをご用意しています。
カテーテルやニードルの接着をはじめ、バイアルへのシリコーン塗布や、コンタクトレンズの
保存液の充填、デンタル機器向けの接着剤塗布、貼付剤への薬剤の塗布など、
あらゆる工程でノードソンの技術をご活用いただいています。
また、接着やコーティングのシステムを提供するだけではなく、お客様が抱える生産性の改善や、
塗布品質の維持、生産数のバラツキへの対応、粘度の高い液剤の塗布量の安定化、
メンテナンス工数の削減などの課題の解決も提案します。

ノードソンの技術

ノードソンの技術は、医療機器・医薬品/衛生製品の分野においてさまざまな製品に活用されています。

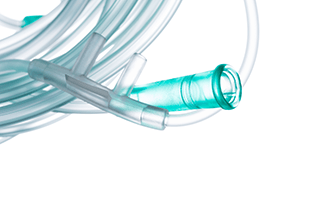

カテーテル・ニードルの接着

カテーテル・ニードルの接着

チューブ内のコーティング

チューブ内のコーティング

バイアルのフタ/内壁へのシリコーン塗布

バイアルのフタ/内壁への
シリコーン塗布

コンタクトレンズの保存液の充填

コンタクトレンズの保存液の充填

デンタル機器向けの接着剤塗布

デンタル機器向けの接着剤塗布

内視鏡部品/内視鏡装置の基板へのコーティング

内視鏡部品/内視鏡装置の
基板へのコーティング

電気メス/プローブへの接着剤塗布

電気メス/プローブへの
接着剤塗布

貼付剤への薬剤の塗布

貼付剤への薬剤の塗布

ダイアライザ製造工程での仮固定

ダイアライザ製造工程での仮固定

大人用・子ども用オムツ製造

大人用・子ども用オムツ製造

サニタリーナプキン製造

サニタリーナプキン製造

オムツへのインジケーターやローションの塗布

オムツへのインジケーターや
ローションの塗布

ノードソンのソリューション

進化したディスペンサーがカテーテル、
ニードルやバイアルへの液剤塗布効率を大幅に改善

最新のディスペンサーなら約0.3秒でニードルへの塗布が可能
自動化技術で液剤塗布効率の改善と安定品質を実現

医療機器・医薬品/衛生製品向け
アプリケーション

カテーテル・ニードルの接着

アプリケーションの概要

カテーテルやニードルの接着工程では、特に速度と正確性が要求されます。
非接触塗布が可能なジェットディスペンサーPICO Pμlseを使えば、ワークの形状に関わらず、高速・安定塗布が可能です。このプロセスを自動化することで、省人化、品質安定、少量多品種対応など、生産性の向上に貢献します。

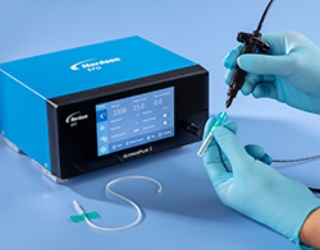

異形ワークが多いなどの理由で自動化が難しい場合は、手作業で使用可能なエアーディスペンサーUltimusPlus-NX I-II ディスペンサーを選定ください。ユーザーフレンドリーなタッチパネル式インターフェイス、マルチショット機能によりオペレーターの作業をサポートします。また、ロック機能、ログ保管機能により、品質改善に寄与します。

  • PICO Pμlse ジェットディスペンサー

    非接触塗布により、塗布困難な場所に少量、高精度で塗布が可能。液剤のムダ削減、歩留まり向上を実現

  • UltimusPlus-NX I-II ディスペンサー

    プログラミングや品種切り替えが容易で、手作業をサポート。品種の
    ロックやログ保存により品質改善

  • Optimum Class VI シリンジ・カートリッジ

    米国薬局方認可の樹脂を使用しており、プロセスバリデーションや
    トレーサビリティの簡素化が可能

チューブ内のコーティング

アプリケーションの概要

カテーテルなどのチューブ内に潤滑用シリコーンオイルを塗布する工程では、細いチューブの内側に微量のシリコーンオイルを塗布するなどの微細塗布が要求されます。
PICO XP ジェットシステム独自の自動調整キャリブレーションテクノロジーは、液剤ボディの公差の変動を制御して、バルブ間およびメンテナンス前後でディスペンスの再現性が変わらないよう維持します。これにより、段取り替え直後から安定的に微細塗布が可能となります。

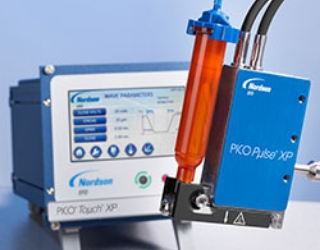

  • PICO XP ジェットディスペンサー

    独自の自動調整キャリブレーション機能でバルブ間のジェッティングパフォーマンスを向上し、非常に高い塗布精度と再現性を実現

バイアルへのシリコーン塗布

アプリケーションの概要

潤滑用シリコーンオイルを面で塗布するプロセスには、スプレーバルブが有効です。低量低圧、かつ制御されたフローコントロールにより、オーバースプレー、液剤のはね返りや拡散がなく安定したスプレー塗布が可能です。これにより、
作業環境の改善、歩留まり改善、タクト短縮などに寄与します。

バイアルのフタへのシリコーンオイル塗布については、ジェットディスペンサーPICO Pμlseを採用することで、高速・安定塗布が可能となりタクト改善に寄与します。

  • 787MS MicroSpray バルブ

    低粘度から中粘度の液剤について、安定したスプレー塗布を実現。
    細径ノズルの取付が可能なため、狭い箇所への塗布も可能

  • PICO Pμlse ジェットディスペンサー

    非接触塗布により、塗布困難な場所に少量、高精度で塗布が可能。液剤のムダ削減、歩留まり向上を実現

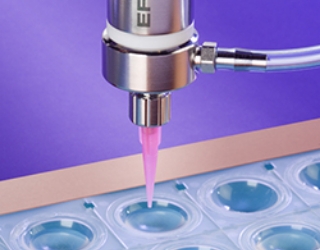

コンタクトレンズの保存液の充填

アプリケーションの概要

無菌液を塗布する工程には、754V無菌ディスペンスバルブを推奨します。
接液部が FDA (米国食品医薬品局) 準拠のSUS316Lとなっており、
CIP (定置洗浄) やSIP (定置滅菌)が必要な工程にもご使用いただけるバルブ
です。
流路に液溜まりがないため、高速で信頼性の高い操作を実現します。
また、電解研磨を施した接液部分は耐久性と耐腐食性が向上しているため、
長期的にお使いいただけます。

  • 754V 無菌ディスペンスバルブ

    754V シリーズは流路に液溜まりがないため、高速で信頼性の高い操作を実現

デンタル機器向けの接着剤塗布

アプリケーションの概要

デンタル機器(エアータービン等)は塗布面の高さが一定でないことも多く、
接触式のディスペンサーではクリアランス管理が困難です。
ジェットディスペンサーPICO Pμlseを採用することで、細かなクリアランス管理が不要となり、高速・安定塗布が可能となります。
それにより、塗布タクト改善、歩留まり改善に寄与します。

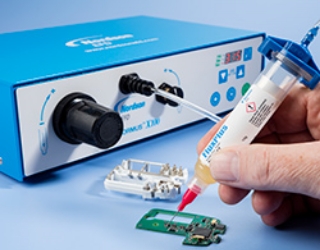

  • Performus シリーズディスペンサー

    エアー式 (空圧) ディスペンサーで、正確かつ繰り返し可能な液剤塗布によりコスト削減と生産性向上を実現

  • PICO XP ジェットディスペンサー

    独自の自動調整キャリブレーション機能でバルブ間のジェッティングパフォーマンスを向上し、非常に高い塗布精度と再現性を実現

内視鏡部品/内視鏡装置の基板へのコーティング

アプリケーションの概要

内視鏡部品や基板へのコーティングについては、当社が長年培ってきたノウハウを生かし、お客様の要求仕様に応じて最適なディスペンサーを提案させていただきます。また、EVシリーズ/PROシリーズといったカメラ付ロボットを採用いただくことで、塗布軌跡のティーチングが容易になり、生産性向上に繋がります。
加えて、画像認識の機能を使用することで、ワークの位置ズレを補正して塗布することができるため、歩留まり改善にも寄与します。

  • PICO Pµlse ジェットディスペンサー

    非接触塗布により、塗布困難な場所に少量、高精度で塗布可能。液剤のムダ削減、歩留まり向上を実現

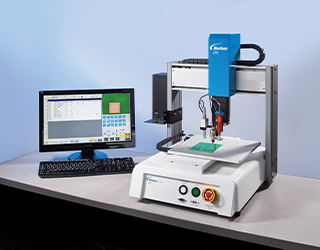

  • 3 軸 EV シリーズ卓上ロボット

    シンプルなビジョンペンシルカメラを搭載し、精密な液剤塗布を容易に
    自動化

電気メス/プローブへの接着剤塗布

アプリケーションの概要

電気メス/プローブは、ワークが円筒状になっているためワークを回転させながら液剤を塗布するケースが多いですが、ジェットディスペンサーPICO Pulseを採用することで様々なワークに対応できます。
ワークの回転速度に応じて塗布スピードを上げる(MAX1,000shot/秒)ことが可能なため、タクトの改善に繋がります。
また吐出時のシャフトの開閉速度も微細に制御することが可能なため、液剤の飛散を防ぎ歩留まりの改善も可能です。

  • PICO Pµlse ジェットディスペンサー

    非接触塗布により、塗布困難な場所に少量、高精度で塗布可能。液剤のムダ削減、歩留まり向上を実現

貼付剤への薬剤の塗布

アプリケーションの概要

貼付剤の製造において、薬剤を調合したあと、支持体に塗布する工程がありますが、この工程で弊社のアプリケーターを採用いただけます。連続塗布用途だけではなく、間欠塗布用途に特化したアプリケーターも取り揃えています。アプリケーターを使って連続して繰り出す支持体に薬剤を間欠塗布することで、むらのない均一な塗布が可能です。また、不要部分への塗布を避けることで薬剤のムダをなくし、次工程の切断で刃物を汚さないなどのメリットがあります。

  • EP11 スロットアプリケーター

    高精度な間欠および連続塗工を実現。多孔性被着体および非孔被着体における、連続または間欠のウェブ塗工に対応

  • ギアメタリングシステム

    ホットメルトシステムへの組み込みにより、常温・加熱のどちらの材料でも正確な塗布量の制御が可能

ダイアライザ製造工程での仮固定

アプリケーションの概要

人工透析で、腎臓の代わりとなり血液をろ過するダイアライザ(人工腎臓)には、いくつかの種類があります。そのなかの中空糸型は、中空糸の性能のみならず、その配置も、ダイアライザの性能に大きな影響を与えます。中空糸の種類によっては、理想の配置となるよう仮接着が施される場合がありますが、その工程においてホットメルト塗布が活用されます。

  • バーサブルーメルター

    高精度ギヤポンプと可変速度ACモーターは、安定した吐出と正確な
    塗布パターンを提供

大人用・子ども用オムツ製造/サニタリーナプキン製造

アプリケーションの概要

大人用・子ども用オムツやサニタリーナプキンといった衛生用品の製造においては、「直接肌に触れるものなので、用途に合わせた性能と風合いなどの心地よさの両立」、「高いコストパフォーマンスの実現」などの多彩な要求仕様があります。ホットメルト接着剤塗布は、面塗布/スプレー塗布/ビード塗布などを組み合わせて、強度や風合いといった多彩な要求仕様を実現できるため、衛生用品の製造において欠かせない工法です。

オムツへのインジケーターやローションの塗布

アプリケーションの概要

衛生用品の接着以外の用途に対しても、多彩な要求仕様を満たすアプリケーターを提供しています。例えば、オムツへのインジケーターやローションの塗布など、様々な液剤の塗布ソリューションを提供しています。

  • バーサブルーメルター

    高精度ギヤポンプと可変速度ACモーターは、安定した吐出と正確な
    塗布パターンを提供

  • ハーモニーアプリケーター

    接触式連続塗布または非接触式スプレー塗布から、超高速間欠塗布まで
    幅広いアプリケーションに対応

  • ユニバーサルノズル

    ハーモニーアプリケーターとの組み合わせにより、求められる通気性や
    風合いなどに対応したスプレー塗布パターンを提供

関連ソリューション

ノードソンでは、ホットメルトの可視化により、トレーサビリティーの向上を実現します。
詳しくは以下よりご確認ください。

医薬品メーカー向けトレーサビリティーの向上

通信を活用したホットメルトの可視化でデータ活用と生産の効率化を実現

詳しくはこちら

動画で見る
ノードソンの技術

注射針への接着剤塗布

ワーク3個への塗布動画。手作業では約17秒かかるところ
ジェットディスペンサーでは約1秒で塗布が可能

チューブ内壁へのコーティング剤塗布

ワーク3個への塗布動画。手作業では約20秒かかるところ
ジェットディスペンサーでは約4秒で塗布が可能

754V 無菌ディスペンスバルブ

無菌液の塗布に最適な、754V無菌バルブを用いた塗布動画
接液部はFDA準拠の材料を使用

ハーモニーアプリケーター

ホットメルト接着剤の面塗布・スプレー塗布が可能
連続・間欠の両方のパターンに対応

ノードソンの強み

グローバルな視点と豊富な実績で接着・コーティング分野でサポートいたします。

グローバルな視点

グローバルな視点

ノードソンの接着剤塗布ソリューションは包装、不織布、加工におけるグローバルスタンダードシステムとなっています。グローバルでの経験を元にサポートいたします。

豊富な実績

豊富な実績

ノードソンはグローバルカンパニーでありながらも、日本でのビジネス実績は50年以上に亘ります。豊富な実績で安定したご支援を行います。

迅速・丁寧なサポート

迅速・丁寧なサポート

万が一、マシーンが故障しても、広域なネットワークを誇るノードソンでは、スピーディーな対応が可能です。ノードソンのスタッフが直接対応するので、サポート品質もご満足いただけます。

進化する医療機器への液剤塗布技術とは
~最新式のディスペンサーがカテーテル、ニードルやバイアルへの塗布効率を改善~

無料オンラインセミナー見逃し配信申し込み受付中

人手不足が叫ばれる昨今、医療機器をはじめとする製造業では生産性の向上が課題となっています。また、熟練工も不足してきており、品質の維持・改善も取り組むべき課題の1つです。塗布工程におけるこのさまざまな課題に対し、当社のソリューションである「ジェットディスペンサー」を提案いたします。
ジェットディスペンサーは、非接触で液剤を飛ばして塗布することが出来るため、従来の塗布方式に対して生産タクトの大幅な短縮が可能です。また、ワーク形状の影響を受けないため、安定性が向上し品質改善にも繋がります。当社のジェットディスペンサーは、カテーテル、ニードルやバイアル等といった多量かつ高品質での生産が必要なアプリケーションで、多数の採用実績がございます。
本セミナーでは、これらの内容について実際の事例や動画を交えながら紹介いたします。
